Tinnitus Help –

die App für iPhone, iPod und iPad



Bedienung







Versionstand

Dokumentation: Rev. 1.2

Datum 15.03.2013

zu

Software Rev. 1.22

Datum 13.03.2013





Therapie:







Dr. Annette Cramer

Praxis für Musikpsychologie,

Musiktherapie, Hör- und Stimmtherapie

Hubertusstraße 22

80639 München

Tel.: 089-17879329

Fax: 089-1708636

www.annettecramer.de

e-mail: quintett@googlemail.com







Technik:





Dr.-Ing.Peer Dahl

Keplerstr. 44

75175 Pforzheim

Tel: 07231-650332

Fax: 07231-965186

www.ind-technik.de

e-mail: P.Dahl@ind-technik.de
































Inhalt



Abbildungsverzeichnis. 2

1        Kurz und knapp: So wenden Sie ‚tinnitus help’ an. 3

1.1        Schritt für Schritt 3

1.2        Tinnitus help mit Musik. 4

1.3        Warum kann tinnitus help bei Ohrgeräuschen helfen?. 4

2        Die Funktionen der app im Einzelnen. 6

2.1        Die Startansicht 6

2.2        Sprachenauswahl und Einführung. 7

2.3        Das Hauptmenü. 9

2.4        Tinnitus-Profil, Tinnitusfrequenz. 11

2.4.1        Tinnitusfrequenz – linkes Ohr 11

2.4.2        Vibrato/Tremolo – linkes Ohr 13

2.4.3        Tinnitusfrequenz – rechtes Ohr 15

2.4.4        Vibrato/Tremolo – rechtes Ohr 17

2.5        Tinnitus-Profil - Geräusche. 18

2.6        Maskieren mit Naturklängen. 21

2.7        Umprogrammieren mit Musik. 23

2.8        Timer 15 min / 30 min / 60 min / endlos. 26

2.9        Stop. 26

2.10          +/- 6 dB.. 27

2.11          Dimmer 27

2.12          Einstellung. 28

2.13          Neu. 31



Abbildungsverzeichnis



Abbildung 2‑1: Ansicht nach Programmneustart 6

Abbildung 2‑2: Programmversion.. 7

Abbildung 2‑3: Sprachauswahl und Einführung. 8

Abbildung 2‑4: Das Hauptmenü.. 9

Abbildung 2‑5: Tinnitus-Profil, Tinnitusfrequenz – linkes Ohr 12

Abbildung 2‑6: Vibrato/Tremolo – linkes Ohr 14

Abbildung 2‑7: Tinnitus-Profil, Tinnitusfrequenz – rechtes Ohr 16

Abbildung 2‑8: Vibrato/Tremolo – rechtes Ohr 17

Abbildung 2‑9: Tinnitus-Profil – Geräusche, Seite 1. 18

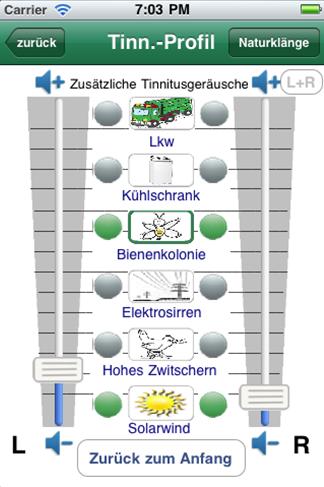

Abbildung 2‑10: Tinnitus-Profil – Geräusche, Seite 2. 20

Abbildung 2‑11: Maskieren mit Naturklängen.. 21

Abbildung 2‑12: Naturklangauswahl 22

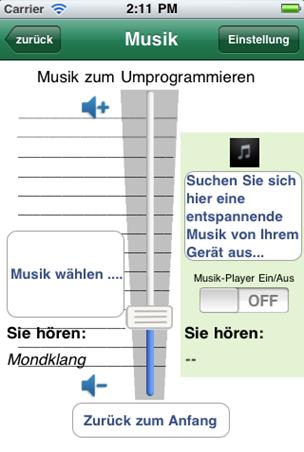

Abbildung 2‑13: Musik zum Umprogrammieren.. 24

Abbildung 2‑14: Musik wählen…... 25

Abbildung 2‑15: Hinweis: „Keine Musik gewählt“ 26

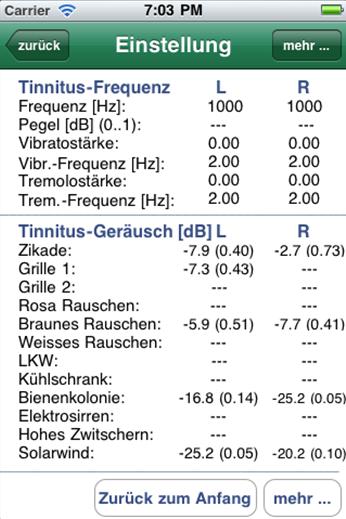

Abbildung 2‑16: Einstellung, Seite 1. 28

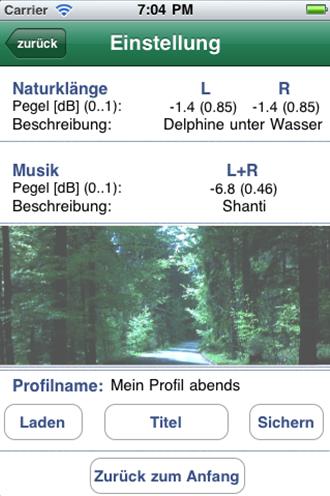

Abbildung 2‑17: Einstellung, Seite 2. 29

Abbildung 2‑18: Einstellung - Profilauswahl 30






1      Kurz und knapp: So wenden Sie ‚tinnitus help’ an.



Der Text in diesem Abschnitt entspricht dem in der App präsentierten.



1.1      Schritt für Schritt



1.       Setzen Sie sich Ihre Kopfhörer auf

2.       Drücken Sie auf Start

3.       Wählen Sie die passende Tinnitusfrequenz für Ihr linkes Ohr, Ihr rechtes Ohr oder für beide Ohren

4.       Stellen Sie die Lautstärke so ein, dass Ihr Tinnitus gerade überdeckt ist. Achten Sie aber darauf, dass die Frequenz nicht zu laut ist, sie sollte ganz schwach im Hintergrund wahrnehmbar sein. Wenn Sie Probleme haben, Ihre Tinnitusfrequenz zu finden, dann liegt das daran, dass der Tinnitus in der Regel Ihre Hörschwäche abbildet und Sie eben in diesem Frequenzbereich nicht so gut hören.  Bleiben Sie trotzdem bei dieser Frequenz, auch wenn Sie sie kaum wahrnehmen. Ihre auditive Hörrinde wird damit stimuliert und Ihre auditive Wahrnehmung wird gefördert.

5.       Ist Ihr Tinnitus immer gleich laut und immer gleichmäßig in derselben Tonhöhe wahrzunehmen? Oder gibt es Schwankungen? Dann stellen Sie mit Vibrato und Tremolo Schwankungen in Tonstärke und Tonhöhe ein

6.       Wenn Sie zusätzlich zu Ihrem Tinnitus ein Rauschgeräusch oder zirpendes Geräusch hören, dann wählen Sie sich das entsprechende Geräusch in der passenden Lautstärke dazu.

7.       Nun haben Sie sich Ihr Tinnitus-Profil eingestellt, dass Sie sich unter „Einstellungen“ anschauen können.

8.       Legen Sie über Ihr gewähltes Tinnitus-Profil ein angenehmes Zusatzgeräusch (Wasserplätschern, Sommer-Regen, Vogelgezwitscher etc.) und steigen Sie in den Prozess der Maskierung ein. Der Tinnitus kann dadurch immer mehr in den Hintergrund rücken und immer weniger wahrnehmbar werden.

9.       Möchten Sie noch Musik dazumischen? Dann wählen Sie sich ein angenehmes Stück zum „Umprogrammieren“ aus. Lesen Sie weiter unten, was Sie beim Hören von Musik beachten sollten.

10.    Auf der Seite „Einstellung“ finden Sie alle Angaben zu Ihrem persönlichen Tinnitus-Profil im Überblick. Im unteren Drittel der Seite sehen Sie, was für ein Maskierungsgeräusch Sie gewählt haben, bzw. welche Musik Sie zur Umprogrammierung eingestellt haben.

11.    Speichern Sie Ihr ganz persönliches Tinnitus-Profil mit Ihrer tinnitus help-Mischung auf der Seite „Einstellung“ mit „Sichern“ ab und greifen Sie an jedem Ort und zu jeder Zeit darauf zu. Wollen Sie an Ihrem Profil oder Ihrer Mischung etwas verändern? Dann gehen Sie zurück zum Anfang und wählen Sie sich über die Tasten aus, was Sie verändern möchten. Möchten Sie ein vollkommen neues Profil anlegen? Über die Startseite und „neu“ können Sie sich eine neue Mischung anlegen. Auch über „Einstellung“, „neu laden“ und „zurück“ kommen Sie ins Hauptmenü zurück. Sie können nun über den Startknopf oben rechts ein neues Profil anlegen.

12.    Hören Sie mit Ihrer persönlichen Tinnitus-Einstellung weiter Ihren Tinnitus? Dann  verlassen Sie nicht Ihre voreingestellte maximale Lautstärke, sondern beginnen Sie noch mal bei „Start“. Wählen Sie sich eine andere Tinnitusfrequenz, die Ihrer vorigen sehr ähnlich ist. Mischen Sie dann diese Frequenz zusätzlich mit einem angenehmen Geräusch, um sich von Ihrem Tinnitus abzulenken.

13.    Wenden Sie Ihre persönliche Tinnitus-Einstellung möglichst täglich für 15 Minuten an.

14.    Wenn Sie sich sehr belastet fühlen, können Sie das Programm maximal 2 Stunden hören. Aber nur, wenn Sie Ihre Tinnitus-Profil mit angenehmen Geräuschen oder Musik gemischt haben.



Tipp: Für Einstellungen, die für beide Ohren identisch sein sollen, drücke man die Taste (L+R). Dann folgt der jeweils andere Kanal.



1.2      Tinnitus help mit Musik



Diese Funktion sollten Sie nur anwenden, wenn Sie sich gerade ungestört und in einer entspannten Atmosphäre befinden. Am besten wirkt diese Einstellung, wenn Sie sich dabei hinlegen und körperlich entspannen. Gehen Sie folgendermaßen vor:



Wählen Sie sich eines der Stücke aus und mischen Sie es mit Ihrem persönlichen Tinnitus-Profil. Ihre individuelle Tinnitus-Einstellung sollte in Verbindung mit Musik kaum noch wahrnehmbar sein. Die Musik spielt hier die Hauptrolle.



Wenn Sie sich für ein Musikstück entschieden haben, sollten Sie vorerst bei diesem einen Stück bleiben und es mindestens 14 Tage hören. Nur dann kann eine Umprogrammierung im Gehirn stattfinden (siehe  „Warum kann tinnitus help bei Ohrgeräuschen helfen?“).



Noch ein Tipp:



Viele Tinnitus-Patienten haben einen Hochtonverlust, also eine Hörstörung im hohen Frequenzbereich. Sie können über "Einstellungen > Ipod (beim Iphone) > Musik > Equalizer“ Höhen und Tiefen anpassen. Klicken Sie auf „mehr Höhen“ und (nach Bedarf) auf „weniger Bässe“. Damit trainieren Sie ihre auditive Wahrnehmung und wirken Ihrer Hörstörung entgegen.



1.3      Warum kann tinnitus help bei Ohrgeräuschen helfen?



Tinnitus help ist ein Programm, das in den letzten 5 Jahren während der Arbeit mit Betroffenen entwickelt wurde. Es hat sich gezeigt, dass damit tatsächlich Veränderungen im Ohr und in der auditiven Wahrnehmung stattfinden können, die sich positiv auf das körperliche und seelische Befinden auswirken.

Tinnitus help nutzt den Effekt, dass bei der Wahrnehmung des Tinnitus dieselben Systeme aktiv werden wie bei der generellen Verarbeitung auditiver Reize. Das heißt, tinnitus help greift an allen Stellen der zentralen auditiven Verarbeitung ein.



Da tinnitus help Ihre individuelle Tinnitus-Frequenz als Höreindruck abbilden kann und zusätzlich noch die Möglichkeit bietet, diese Frequenz mit angenehmen Geräuschen oder sogar mit Musik zu mischen, kann der Tinnitus in der Wahrnehmung immer mehr in den Hintergrund rücken. Sie können durch regelmäßiges Hören Ihrer individuellen Tinnitus-Einstellung lernen, Ihr Ohrgeräusch immer besser auszublenden, es zu ignorieren. In der Fachsprache spricht man auch von „Habituation“ (Gewöhnung).



Die Assoziation: „Ich höre eine Frequenz, ein oder mehrere Geräusche, oder Musik, die mir gut tun“, wird zunächst im Hippocampus, im Zentrum der Erinnerung abgespeichert. Wird dieser Vorgang wiederholt, dann arbeitet der Hippocampus als Trainer des Cortex (der Hirnrinde). Das  heißt, er bietet die gespeicherte Information dem Cortex immer wieder an und sorgt so dafür, dass dieser neue Input gelernt wird. Diese Wiederholungen schleifen neue Programme in der auditiven Hirnrinde ein. Es konnte nachgewiesen werden, dass regelmäßig wiederkehrende musikalische Strukturen bestimmte Gehirnareale regelrecht „massieren“. Im negativen Sinne finden wir das Prinzip beim Tinnitus, im positiven Sinne können Sie als Betroffener lernen, Ihre angenehme „Kopfmusik“ jederzeit abrufbar zu machen.



Damit die verschiedenen Systeme im Gehirn positiv aktiviert werden, sollen die Höreindrücke



• angenehm und genussbringend empfunden werden

• dem Tinnitus-Geräusch und der Hörminderung entsprechen



So können Sie als Tinnitus-Betroffener in den Wahrnehmungsprozess eingreifen und lernen, die Umprogrammierung der zentralen Hörbahn einzuleiten.


2      Die Funktionen der app im Einzelnen



Die folgenden Abschnitte erklären alle Bedienelemente der verschiedenen Ansichten in der Reihenfolge ihrer Verkettung über die „Weiter“-Taste in der Programm-Kopfleiste, beginnend mit der Startansicht.



2.1      Die Startansicht



Wenn man tinnitus help erstmalig startet oder wenn es zuvor nicht im Hintergrund lief (nicht iOS3.x) erscheint folgende Ansicht und ein leises Vogelgezwitscher ist zu hören:

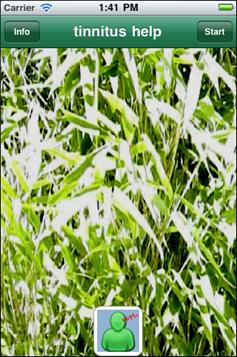

Abbildung 21: Ansicht nach Programmneustart



Es gibt drei Tasten:



·    Info

·    Start

·    Das tinnitus help Icon



Über die Taste  lässt sich die akt. Programmversion von tinnitus help feststellen. Z.B. bei Fragen an den tinnitus help Kundendienst kann die Versionsnummer wichtig sein. Die Ansicht zeigt dann etwa folgendes:





Abbildung 22: Programmversion



Über die Taste  gelangt man zur vorherigen Ansicht zurück.



Drücken der Taste  oder des tinnitus help Icons führen auf die nächste Ansicht „Sprachenauswahl und Einführung“.



2.2      Sprachenauswahl und Einführung



Wenn man tinnitus help erstmalig startet oder wenn das Programm zuvor nicht im Hintergrund lief (nicht iOS3.x) führt der Weg über die Startansicht, siehe oben, zu folgender Ansicht. Hier werden Eingaben vorgenommen, die nur einmal nach der Installation durchzuführen sind:



·    Sprachenauswahl: Deutsch oder Englisch

·    Einführung lesen



Die Eingaben werden automatisch gespeichert.



Wichtig: Wenn tinnitus help bereits gestartet ist oder im Hintergrund läuft, ist diese Seite nicht mehr erreichbar. Hierzu ist das Programm zu schließen und neu zu starten.

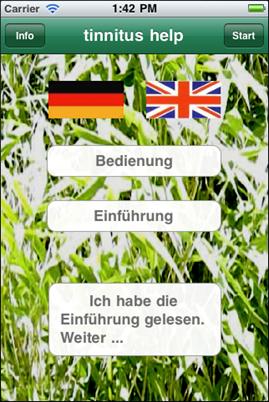

Abbildung 23: Sprachauswahl und Einführung



Es gibt 7 Tasten:



·    Info

·    Start

·    Deutsche Fahne

·    Englische Fahne

·    Bedienung

·    Einführung

·    Ich habe die Einführung gelesen.



Über die Taste  lässt sich auch hier die akt. Programmversion von tinnitus help feststellen, vgl. Abschnitt „Die Startansicht“.



Die Taste  führt zum Hauptmenü von tinnitus help – jedoch nur dann, wenn der Benutzer einen kurzen Einführungstext gelesen und dies bestätigt hat. Die Kenntnisnahme des Einführungstexts ist notwendig, da hier wichtige Dinge im Umgang mit dem Gerät und der app gegeben werden. Auf diese Weise wird verhindert, dass der Benutzer sich versehentliche Hörschädigungen zuzieht.



Die beiden Fahnen  dienen der Spracheinstellung. Welche Sprache gerade eingestellt ist, sieht man am besten an der Beschriftung der Tasten. Drückt man auf eine der Fahnen, wechselt die Sprache hin und her. Ob die deutsche oder die englische Fahne gedrückt wird, ist nicht wichtig.



Betätigen der Taste  öffnet die Kurzanleitung – siehe Kapitel 1Kurz und knapp: So wenden Sie ‚tinnitus help’ an“ - mit der Möglichkeit, sich dieses komplette Dokument im Internet zu laden.



Betätigen der Taste  öffnet den Einführungstext mit der Möglichkeit, die Kenntnisnahme hier zu bestätigen.



Die Taste  führt ebenso wie die Taste  zum Hauptmenü von tinnitus help.



2.3      Das Hauptmenü



Das Hauptmenü ist Dreh- und Angelpunkt von tinnitus help. Von hier aus sind alle Funktionen erreichbar.

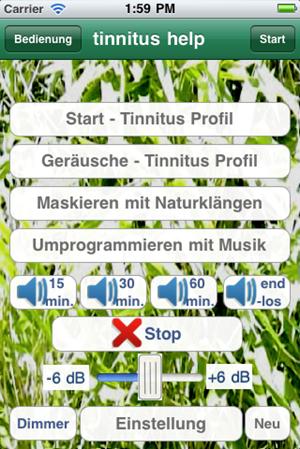

Abbildung 24: Das Hauptmenü



Es gibt von oben nach unten folgende Tasten:



·    Bedienung

·    Start

·    Start – Tinnitus Profil

·    Geräusche – Tinnitus Profil

·    Maskieren mit Naturklängen

·    Umprogrammieren mit Musik

·    Timer 15 min / 30 min / 60 min / endlos

·    Stop

·    +/- 6 dB

·    Dimmer

·    Einstellung

·    Neu



Betätigen der Taste  öffnet die Kurzanleitung – siehe Kapitel 1Kurz und knapp: So wenden Sie ‚tinnitus help’ an“ - mit der Möglichkeit, sich dieses komplette Dokument im Internet zu laden.



Mit der Taste  beginnt der Pfad durch die Einstellung von tinnitus help. Zu Beginn wird das Tinniuts-Profil eines evtl. wahrgenommenen Tinnitus-Tones erstellt, siehe Abschnitt 2.4.1Tinnitusfrequenz – linkes Ohr“. Die Taste  bewirkt dasselbe.



Über die Taste  gelangt man zur Geräuscheseite. Grillengeräusche, Zikaden und verschiedene Rauscharten lassen sich einstellen, siehe Abschnitt 2.5Tinnitus-Profil - Geräusche“.



 ist die Seite zum Hinzumischen eines von vielen Naturgeräuschen und –klängen, siehe Abschnitt 2.6Maskieren mit Naturklängen“.



Die Seite zur Taste  gestattet das Hinzumischen von Musikstücken sowohl aus der tinnitus help Sammlung als auch aus der eigenen Bibliothek, siehe Abschnitt 2.7Umprogrammieren mit Musik“.



Die Timer-Tasten  bewirken, dass die eingestellte Mischung für die gewünschte Behandlungsdauer abgespielt wird. Nach Ablauf der Zeitspanne schaltet sich das Gerät wenig später automatisch in den Sleep-Modus, siehe Abschnitt 2.8Timer 15 min / 30 min / 60 min / endlos“.



Über  wird das Abspielen der aktuellen Mischung beendet, siehe Abschnitt 2.9Stop“.



Mit dem Schieber  kann die Gesamtlautstärke erhöht oder erniedrigt werden, siehe Abschnitt 2.10+/- 6 dB“.



Die Taste  dunkelt das Display ab, siehe Abschnitt 2.11Dimmer“.



Mit  gelangt man zur Übersichtstafel aller Einstellungen. Des Weiteren lassen sich verschiedene Profile laden und speichern, siehe Abschnitt 2.12Einstellung



Die Taste  setzt Einstellung komplett zurück, siehe Abschnitt 2.13Neu“. Tipp: Am besten beginnt man eine neue Einstellung von tinnitus help mit einem Druck auf diese Taste.



Die genannten Funktionen werden im Folgenden detaillierter erläutert.



2.4      Tinnitus-Profil, Tinnitusfrequenz



Sehr viele Patienten nehmen Pfeifton-Geräusche auf einem oder beiden Ohren wahr. Zu deren Einstellung stehen 4 Seiten zur Verfügung. Den Anfang macht das linke Ohr.



·    Tinnitusfrequenz – linkes Ohr

·    Vibrato/Tremolo – linkes Ohr

·    Tinnitusfrequenz – rechtes Ohr

·    Vibrato/Tremolo – rechtes Ohr



2.4.1    Tinnitusfrequenz – linkes Ohr



Ausgangspunkt ist die Erzeugung eines zunächst konstanten Tons, der dem wahrgenommenen möglichst nahe kommt. Folgende Abbildung zeigt die Ansicht dieses Menüpunkts:

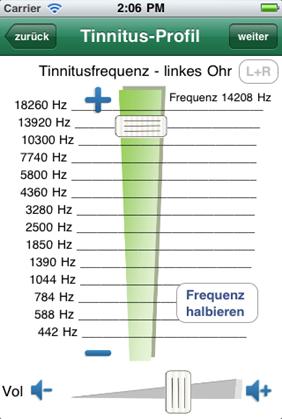

Abbildung 25: Tinnitus-Profil, Tinnitusfrequenz – linkes Ohr



Die Ansicht zeigt von oben nach unten folgende Bedienelemente:



·    zurück

·    weiter

·    L+R

·    Frequenz Plus

·    Frequenz-Schieber

·    Frequenz halbieren bzw. verdoppeln

·    Frequenz Minus

·    Volumen Minus

·    Lautstärke-Schieber

·    Volumen Plus



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.



Mit der Taste  gelangt man zur Folgeseite „Vibrato/Tremolo – linkes Ohr“, siehe Abschnitt 2.4.2.



Die blaue bzw. graue Markierung  legt fest, ob die Einstellung von rechtem und linkem Kanal gekoppelt ist.

Solange die Markierung blau ist, sind beide Kanäle gekoppelt und eine Einstellung bewirkt die identische Einstellung auf dem jeweils anderen Kanal. Eine graue Schriftfarbe zeigt die Entkopplung an. Beide Kanäle lassen sich getrennt voneinander einstellen.

Zweck der Rechts-Links-Kopplung ist die einfachere Einstellung für Patienten, die auf beiden Seiten die gleichen Geräusche wahrnehmen.

Mit einem Druck auf die Markierung lässt sich die Kopplung ein- und ausschalten.



‚Frequenz Plus’ : Jeder Druck auf dieses Symbol erhöht die Tonfrequenz geringfügig. So ist eine feine Einstellung möglich. Der Frequenzwert erscheint rechts oben in der Ansicht.



Der Frequenz-Schieber  dient zur Erhöhung oder Verringerung der Tonfrequenz.



Frequenz halbieren bzw. Frequenz verdoppeln : Anhand dieser Taste lässt sich die Tonfrequenz um eine Oktave verringern bzw. erhöhen. Hierdurch wird eine höhere Einstellgenauigkeit erreicht.



‚Frequenz Minus’ : Jeder Druck auf dieses Symbol verringert die Tonfrequenz geringfügig. So ist eine feine Einstellung möglich.



‚Volumen Minus’ : Jeder Druck auf dieses Symbol verringert die Lautstärke des Tones geringfügig. So ist eine feine Einstellung möglich.

Der Lautstärke-Schieber  dient zur Erhöhung oder Verringerung der Lautstärke des Tons.



‚Volumen Plus’ : Jeder Druck auf dieses Symbol erhöht die Lautstärke des Tones geringfügig. So ist eine feine Einstellung möglich.



Wie oben beschrieben führt die Taste  auf die Folgeseite „Vibrato/Tremolo – linkes Ohr“, siehe nächster Abschnitt.



2.4.2    Vibrato/Tremolo – linkes Ohr



Viele Patienten erleben einen Tinnitus-Ton, der nicht konstant ist, sondern in seiner Frequenz und/oder Lautstärke schwankt. Zur Nachbildung sowohl einer Frequenzschwankung (Vibrato) als auch einer Lautstärkenschwankung (Tremolo) stehen je 2 Einsteller zur Verfügung.

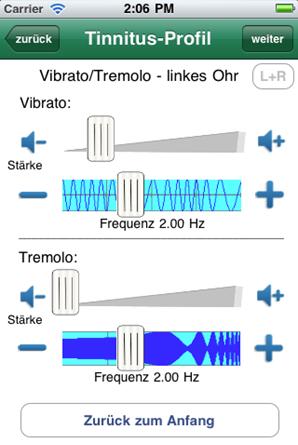

Abbildung 26: Vibrato/Tremolo – linkes Ohr



Die Ansicht zeigt von oben nach unten folgende Bedienelemente:



·    zurück

·    weiter

·    L+R

·    Vibrato-Stärke

·    Vibrato-Frequenz

·    Tremolo-Stärke

·    Tremolo-Frequenz

·    Zurück zum Anfang



Die Taste  führt auf die Seite „Tinnitusfrequenz – linkes Ohr“ zurück, siehe Abschnitt 2.4.1.

Mit der Taste  gelangt man zur Folgeseite „Tinnitusfrequenz – rechtes Ohr“, siehe Abschnitt 2.4.3.



Die blaue bzw. graue Markierung  legt fest, ob die Einstellung von rechtem und linkem Kanal gekoppelt ist.

Solange die Markierung blau ist, sind beide Kanäle gekoppelt und eine Einstellung bewirkt die identische Einstellung auf dem jeweils anderen Kanal. Eine graue Schriftfarbe zeigt die Entkopplung an. Beide Kanäle lassen sich getrennt voneinander einstellen.

Zweck der Rechts-Links-Kopplung ist die einfachere Einstellung für Patienten, die auf beiden Seiten die gleichen Geräusche wahrnehmen.

Mit einem Druck auf die Markierung lässt sich die Kopplung ein- und ausschalten.



Die Vibrato-Stärke wird über den Schieber eingestellt,

die Vibrato-Frequenz über den Schieber    .



Die Tremolo-Stärke wird über den Schieber        eingestellt,

die Tremolo-Frequenz über den Schieber   .



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.

Wie oben beschrieben gelangt man mit Taste  zur Folgeseite „Tinnitusfrequenz – rechtes Ohr“.



2.4.3    Tinnitusfrequenz – rechtes Ohr



Nachdem ein evtl. wahrgenommener Tinnitus-Ton des linken Ohrs bestimmt ist, folgt die Bestimmung für das rechte Ohr in analoger Weise. Folgende Abbildung zeigt die Ansicht hierzu:

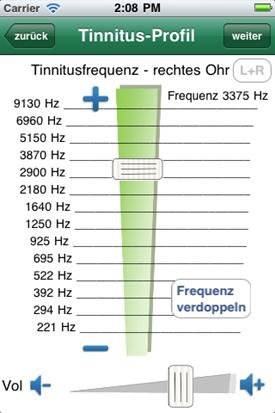

Abbildung 27: Tinnitus-Profil, Tinnitusfrequenz – rechtes Ohr



Die Bedienung unterscheidet sich nicht zu der für das linke Ohr. Daher sei auf den entsprechenden Abschnitt 2.4.1 verwiesen.



Die Taste  führt auf die Seite „Vibrato/Tremolo – linkes Ohr“ zurück, siehe Abschnitt 2.4.2.





Die Taste  führt auf die Folgeseite „Vibrato/Tremolo – rechtes Ohr“, siehe nächster Abschnitt.


2.4.4    Vibrato/Tremolo – rechtes Ohr



Auch für das rechte Ohr lassen sich Vibrato und Tremolo einstellen. Die Bedienung unterscheidet sich bis auf Weniges (siehe unten) zu der für das linke Ohr nicht. Daher sei auf den entsprechenden Abschnitt 2.4.2 verwiesen. Folgende Abbildung zeigt die Ansicht:

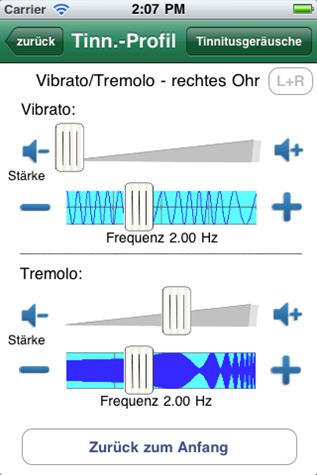

Abbildung 28: Vibrato/Tremolo – rechtes Ohr



Die Taste  führt auf die Seite „Tinnitusfrequenz – rechtes Ohr“ zurück, siehe Abschnitt 2.4.3.



Die Taste  führt auf die Folgeseite „Tinnitus-Profil - Geräusche“, siehe nächster Abschnitt.




2.5      Tinnitus-Profil - Geräusche



Viele Patienten nehmen anstelle eines Tinnitus-Tons - oder zusätzlich - Grillen- oder Zikaden-ähnliche Geräusche wahr oder Rauschen. Solche Geräusche lassen sich mit folgendem Modul dem Tinnitus-Profil hinzufügen.

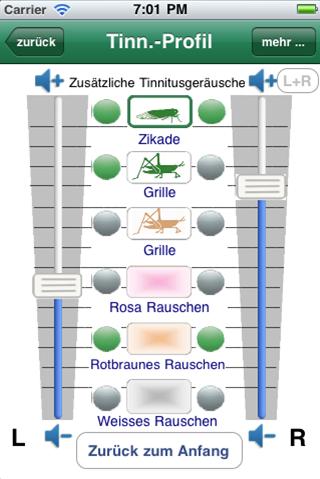

Abbildung 29: Tinnitus-Profil – Geräusche, Seite 1



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   mehr …

·   L+R

·    Lautstärke-Schieber für linken und rechten Kanal

·    Sechs Geräusche mit jeweils

o   Auswahlschalter zur Lautstärkeeinstellung

o   Ein/Aus-Schalter und Ein/Aus-Anzeige für links und rechts

·    Zurück zum Anfang



Diese seien im Folgenden erläutert.



Die Taste  führt auf die Seite, von der aus dieses Modul gestartet wurde. Dies ist entweder die Hauptmenüseite, siehe Abschnitt 2.3 oder die Seite „Vibrato/Tremolo – rechtes Ohr“, siehe Abschnitt 2.4.4.



Die Taste  führt auf die Folgeseite mit 6 weiteren Tinnitus-Geräuschen.



Die blaue bzw. graue Markierung  legt fest, ob die Einstellung von rechtem und linkem Kanal gekoppelt ist.

Solange die Markierung blau ist, sind beide Kanäle gekoppelt und eine Einstellung bewirkt die identische Einstellung auf dem jeweils anderen Kanal. Eine graue Schriftfarbe zeigt die Entkopplung an. Beide Kanäle lassen sich getrennt voneinander einstellen.

Zweck der Rechts-Links-Kopplung ist die einfachere Einstellung für Patienten, die auf beiden Seiten die gleichen Geräusche wahrnehmen.

Mit einem Druck auf die Markierung lässt sich die Kopplung ein- und ausschalten.



Mit den Lautstärke-Schiebern für linken und rechten Kanal lassen sich die Lautstärken für die 6 Geräuschtypen einstellen. Das Geräusch, dessen Lautstärke aktuell mit den Schiebern verknüpft ist, wird durch einen grünen Rand angezeigt. Im Beispiel ist es das Zikaden-Geräusch.



Jede der sechs Geräusche-Gruppen besteht aus





Der Punkt wird grün, wenn die Lautstärke für dieses Geräusch größer Null ist. Er wird grau, wenn die Lautstärke auf Null gezogen wurde (stumm).



Ein Geräusch, dessen Lautstärke größer Null ist - womit es hörbar in die Mischung eingeht - kann ohne Lautstärkeänderung durch einen Druck auf den Punkt stumm geschaltet und durch nochmaliges Drücken wieder aktiviert werden.



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.



Die Taste  führt wie oben beschrieben auf die Folgeseite mit 6 weiteren Tinnitus-Geräuschen:







Abbildung 210: Tinnitus-Profil – Geräusche, Seite 2



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   Naturklänge

·   L+R

·    Lautstärke-Schieber für linken und rechten Kanal

·    Weitere sechs Geräusche mit jeweils

o   Auswahlschalter zur Lautstärkeeinstellung

o   Ein/Aus-Schalter und Ein/Aus-Anzeige für links und rechts

·    Zurück zum Anfang



Die Bedienung entspricht der Tinnitus-Geräusche-Seite 1.



Die Taste  führt auf die Folgeseite „Maskieren mit Naturklängen“, siehe nächster Abschnitt 2.6.



2.6      Maskieren mit Naturklängen



Naturklänge wirken auf die meisten Menschen sehr entspannend, das wird in dieser app für die Behandlung des Tinnitus genutzt. Tinnitus help bietet eine vielseitige Auswahl von Naturklängen an. Diese können über folgendes Programmmodul der Mischung hinzugefügt werden:

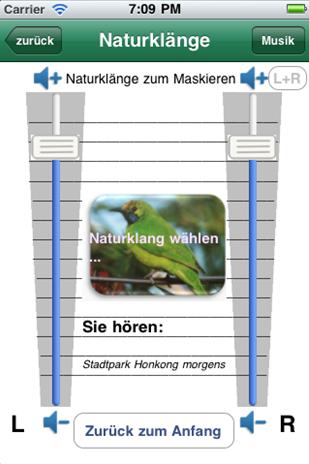

Abbildung 211: Maskieren mit Naturklängen



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   Musik

·   L+R

·    Lautstärke-Schieber für linken und rechten Kanal

·    Naturklang wählen…

·    Zurück zum Anfang



Diese seien im Folgenden erläutert.



Die Taste  führt auf die Seite, von der aus dieses Modul gestartet wurde. Dies ist entweder die Hauptmenüseite, siehe Abschnitt 2.3 oder die Seite „Tinnitus-Profil - Geräusche“, siehe Abschnitt 2.5.



Die Taste  führt auf die Folgeseite „Umprogrammieren mit Musik“, siehe nächster Abschnitt 2.7.



Die blaue bzw. graue Markierung  legt fest, ob die Einstellung von rechtem und linkem Kanal gekoppelt ist.

Solange die Markierung blau ist, sind beide Kanäle gekoppelt und eine Einstellung bewirkt die identische Einstellung auf dem jeweils anderen Kanal. Eine graue Schriftfarbe zeigt die Entkopplung an. Beide Kanäle lassen sich getrennt voneinander einstellen.

Zweck der Rechts-Links-Kopplung ist die einfachere Einstellung für Patienten, die auf beiden Seiten die gleichen Geräusche wahrnehmen.

Mit einem Druck auf die Markierung lässt sich die Kopplung ein- und ausschalten.



Mit den Lautstärke-Schiebern für linken und rechten Kanal lassen sich die Lautstärken für den gewählten Naturklang einstellen.



Die Taste  öffnet ein Menü zur Auswahl eines Naturklanges aus einer Liste, siehe folgende Abbildung:





Abbildung 212: Naturklangauswahl


Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.



Die Taste  führt wie oben beschrieben auf die Folgeseite „Umprogrammieren mit Musik“, siehe nächster Abschnitt 2.7.



2.7      Umprogrammieren mit Musik



Das aktive Hören von entspannender Musik, die von natürlichen Instrumenten kommt, ist für die Behandlung von Tinnitus sehr wichtig. Es kommt zu einer Erhöhung von Stoffwechselprozessen im Gehirn, die auditive Hörrinde wird stimuliert, das Gehirn wird umprogrammiert: der Tinnitus rückt in den Hintergrund und gleichzeitig verbessert sich die auditive Wahrnehmung.



In tinnitus help sind mehrere Musikstücke „eingebaut“, die extra für die Behandlung von Tinnitus komponiert und produziert wurden. Sie haben sich in der Therapiepraxis sehr bewährt und es sei empfohlen, diese für die eigene Therapie zu testen.



Manche Betroffene möchten lieber Musik aus der eigenen iPhone/iPod/iPad-Bibliothek verwenden. Hierzu bietet tinnitus help die Möglichkeit, ein einzelnes Musikstück oder auch eine ganze ‚Play-List“ der Tinnitus-Profil-Einstellung hinzuzufügen. Bitte bedenken Sie aber die Auswahl der Musik: Sie sollte wirklich entspannend auf Sie wirken und möglichst nicht synthetisch erzeugt worden sein. Hinweis: Die Lautstärke von Musik aus der Geräte-Bibliothek kann nur über den Geräte-Lautstärkeneinsteller angepasst werden. Ggf. ist die Summenlautstärke der Klänge und Musik aus tinnitus help über den +/- 6 dB-Schieber darauf abzustimmen, siehe Abschnitt 2.10.



Die Ansicht dieses Programmmoduls zeigt folgende Abbildung:



Abbildung 213: Musik zum Umprogrammieren



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   Einstellung

·    Lautstärke-Schieber

·    Musik wählen…

·    Suchen Sie sich hier eine entspannende Musik von Ihrem Gerät aus …

·    Musik-Player Ein/aus-Schalter

·    Zurück zum Anfang



Diese seien im Folgenden erläutert.



Die Taste  führt auf die Seite, von der aus dieses Modul gestartet wurde. Dies ist entweder die Hauptmenüseite, siehe Abschnitt 2.3 oder die Seite „Maskieren mit Naturklängen“, siehe Abschnitt 2.6.



Die Taste  führt auf die Folgeseite „Einstellung“, siehe Abschnitt 2.12.



Mit dem Lautstärke-Schieber lässt sich die Lautstärke für die gewählte Musik einstellen. Der Schieber wirkt allerdings nur für die Musikstücke aus tinnitus help, Musik aus der iPhone/iPod/iPad-Gerätebibliothek können nicht über das Programm in der Lautstärke eingestellte werden.



Über die Taste  wird eine der tinnitus help Musiken gewählt, hierzu öffnet sich ein Dialogfenster:





Abbildung 214: Musik wählen…



Über die Taste  wird ein Musikstück aus der Gerätebibliothek gewählt, hierzu öffnet sich ein Dialogfenster, wie man es vom geräteeigenen Musik-Player kennt. Auch Musik-Listen lassen sich hier zusammenstellen.



Der Schalter  bietet die Möglichkeit, zuvor aus der Gerätebibliothek gewählte Musik wieder auszublenden. Sie kann jederzeit mit diesem Schalter wieder eingeschaltet werden – natürlich nur dann, wenn eine Musikauswahl getroffen wurde.

Folgende Meldung bedeutet, dass der Musik-Player eingeschaltet wurde, ohne eine Musik-Auswahl zu treffen.





Abbildung 215: Hinweis: „Keine Musik gewählt“



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.



2.8      Timer 15 min / 30 min / 60 min / endlos



Für die Behandlung des Tinnitus ist eine wiederholte Anwendung wichtig. Als Minimum gilt eine Dauer von 15 Minuten täglich - am besten vor dem Schlafengehen.



Über die Tasten  lassen sich je nach Bedürfnis verschiedene Zeiten einstellen. Die Wiedergabe im Timer-Modus beginnt sofort. Sie stoppt bei Ablauf der eingestellten Zeitdauer oder bei Betätigen der Taste .



Nach Timer-Ende geht das Gerät nach wenigen Minuten in den Schlafmodus über und schaltet sich ab.



2.9      Stop



Die Taste  beendet eine laufende Wiedergabe. Befindet sich das Programm im Timer-Modus, vgl. vorheriger Abschnitt, wird dieser ebenfalls beendet.



2.10     +/- 6 dB



Der Schieber  gestattet die Erhöhung oder Minderung der Gesamtlautstärke um +/- 6 dB. Das entspricht einer Verdopplung bzw. Verringerung der Lautstärke. Diese Lautstärkeanpassung wirkt auf die gesamte Mischung, die Lautstärkeverhältnisse der beteiligten Geräusche, Naturklänge und Musik bleiben unverändert.



Hinweis: Der Schieber wirkt nicht auf die Wiedergabelautstärke des Musik-Players für Musik aus der Gerätebibliothek des iPhones/iPods/iPads.



Der Einsatz des Schiebers ermöglicht:





2.11   Dimmer



Die Taste  dunkelt das Display ab. Tinnitus help wird häufig als Einschlafhilfe verwendet. Ein zu helles Display kann dann stören. Diese Funktion ist für Benutzer eines Betriebssystems iOS 3.x gedacht, denn diese können das Display nicht abschalten, wie es iOS 4.x über einen Druck auf die Gerätetaste oben links erlaubt.


2.12   Einstellung



Zwei Ansichten „Einstellung“ geben eine Übersicht aller Bestandteile eines aktuellen Profils. Außerdem können verschiedene Profile gespeichert und geladen werden. Folgende Abbildung zeigt die erste der beiden Seiten:





Abbildung 216: Einstellung, Seite 1



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   mehr …

·   Neu laden

·    Zurück zum Anfang

·    mehr …



Diese seien im Folgenden erläutert.



Die Taste  führt auf die Seite, von der aus dieses Modul gestartet wurde. Dies ist entweder die Hauptmenüseite, siehe Abschnitt 2.3 oder die Seite „Umprogrammieren mit Musik“, siehe Abschnitt 2.7.



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.

Die Tasten  und öffen die zweite Einstellungen-Seite:





Abbildung 217: Einstellung, Seite 2

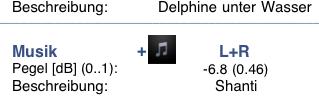

Beinhaltet das aktuelle Profil ein Musikstück aus der Gerätebibliothek des iPhones/iPods/iPads, wird dies durch das Symbol  angezeigt, vgl. folgender Bildauszug:

…..

…..



Die Ansicht zeigt von oben nach unten die Bedienelemente:



·   zurück

·   Laden

·   Titel

·   Sichern

·    Zurück zum Anfang



Diese seien im Folgenden erläutert.



Die Taste  führt auf die erste Einstellungen-Seite





Über einen Druck auf  ist das Laden eines zuvor über  gespeicherten Profils möglich. Ein Profil beinhaltet alle getätigten Einstellungen. In beiden Fällen öffnet sich folgender Dialog zur Auswahl des Profils.





Abbildung 218: Einstellung - Profilauswahl



Bis zu 10 Profile können gespeichert werden. Welches Profil gerade aktiv ist, zeigt die Kopfzeile, deren Beschriftung abwechselnd entweder  oder z.B.  lautet.



Über kann jedes Profil individuell benannt werden. Hierzu öffnet sich ein Tastaturdialog.



Die Taste  führt auf das Hauptmenü zurück, siehe Abschnitt 2.3.



2.13   Neu



Die Taste  des Hauptmenüs siehe Abschnitt 2.3 löscht alle getätigten Einstellungen des aktuellen Profils und bringt es in eine Anfangsposition. Da alle Lautstärken Null sind, bleibt die app stumm. Dabei wird das aktuelle Profil nicht überschrieben. Dies geschieht erst durch ein Speichern des Profils wie in Abschnitt 2.12 beschrieben. Ein nicht gespeichertes Profil lässt sich durch einen Druck auf „neu laden“ jederzeit wieder herstellen.


Diese Seite bleibt für Notizen frei
